ما هو الساندوتش بانل؟

الساندوتش بانل، هو عبارة عن منظومة تساعد على حماية الأبنية من العوامل الخارجية، وتقدم حلول عملية واقتصادية لتأسيس بنية قوية. يستخدم الساندوتش بانل كعامل مساعدة حصين وخفيف وعصري لتغطية أسطح وجبهات الأبنية، علاوة على استخدامه لتحقيق العزل الصوتي والحرار ي أو إنشاء مخازن تبريد.

كما يستخدم الساندوتش بانل في كافة جوانب المبنى وأسقفه للحماية من العوامل الخارجية، حيث يتم انتاج بطانته بمواد عزل سميكة و بكثافة منخفصة بين سطحين معدنيين رقيقين بكثافة عالية. ويتم انتاج هذه الألواح في خطوط متواصلة بشكل جاهز للتركيب مباشرة، وبالرغم من ثقلها المنخفض، إلى أن لديها قدرة على تحمل أورزان كبيرة للغاية.

ويجب اختيار مواد عازلة مختلفة وفقاً لمتطلبات المبنى. يتم إنتاج الساندوتش بانل بكافة أنماط العزل بما فيها مواد PUR و PIR والصوف الصخري و EPS. ويمكنكم اختيار الساندوتش بانل المناسب لأبنيتكم من خلال تقييمها حسب لمتطلباتكم المتعلقة بحرارة المبنى، وعزل الصوت، ومقاومة الحريق.

يستخدم الساندوتش بانل عمومًا في المنشآت الصناعية والمباني التجارية ومخازن التبريد والمنشأت الاجتماعية ومحطات الطاقة والأبنية الزراعية ومباني تربية الحيوانات.

العمر الافتراضي للساندوتش بانل

الساندوتش بانل عبارة عن منتج مركب، حيث يتكون من دمج سطحين معدنيين بمواد عازلة. وتعتمد حماية الساندوتش بانل واستخدامها بعمر افتراضي طويل، على تصميم مكونات المنتج واختيار المواصفات الفنية الصحيحة وفقًا لاحتياجات المبنى والبيئة والظروف المناخية

فمن الضروري أن تكون الأسطح الخارجية للساندوتش بانل مقاومة لتغييرات الحرارة، والأشعة فوق البنفسجي، والعوامل الكيميائية والفيزيائية الخارجية. أما الأسطح الداخلية، فيحب أن تكون مقاومًا للتأثيرات الكيميائية والفيزيائية والتكثيف الذي قد ينشأ من البيئة الداخلية للمبنى.

بالإضافة إلى ذلك، يجب حساب قدرة تحمل الساندوتش بانل المكونة من مادة العزل المستخدمة وفقًا لاحتياجات المبنى بشكل صحيح، وفقًا للأحمال التي ستكون عرضة لها.

وبعد إجراء عملية التركيب وفقًا للمعايير، يجب فحص الساندوتش بانل وملحقاته مرة واحدة على الأقل في السنة، وإجراء عمليات التنظيف والصيانة الضرورية. ويجب إصلاح الأضرار الناجمة عن الظروف البيئية دون أي تأخير.

أبعاد الساندوتش بانل

يمكن إنتاج الساندوتش بانل، التي يمكن استخدامها في مجالات مثل المباني العسكرية والزراعية والمباني مسبقة التصنيع ومباني مواقع البناء والصوامع وكذلك المباني الصناعية والمنشأت الاجتماعية، بعرض يبلغ 1000 مم وطول وفقًا لاحتياجات المشروع.

ويجب أيضًا مراعاة سماكة العزل عند حساب أحجام الساندوتش بانل. ويجب اختيار أنواع وسماكات حشو العزل وفقًا لخصائص المبنى.

يتراوح سمك الساندوتش بانل التي سيتم استخدامها على أسطح المباني وواجهتها ما بين 40 مم و 200 مم لمواد العزل من نوع PUR / PIR، وما بين 50 مم و 150 مم لمواد العزل من نوع الصوف المعدني، وما بين 40 مم و 150 مم لمواد العزل EPS.

وتتراوح سماكة مواد PUR / PIR من 80 مم إلى 200 مم في ألواح التخزين البارد،
والصوف المعدني العازل من 50 مم إلى 150 مم في الألواح الصوتية.
يرجى التواصل مع تكنوبانل لمعرفة أبعاد الساندوتش بانل وغيرها من المعلومات الفنية.

إنتاج الساندوتش بانل

تقع مصانع إنتاجنا في مرسين وسكاريا و إزمير, التي تتضمن أحدث منشأت إنتاج الساندوتش بانل في أوروبا, حيث تتواجد على مساحة مغلقة تقدر ب 40.000 م2. في مصانع تكنوبانل, نقوم بإنتاج كافة منتجاتنا بجودة عالية في خطوط إنتاج متواصلة بأحدث التقنيات المتطورة, وبذلك فنحن نساهم يومياً في إنشاء أبنية أكثر متانة وقوة.
نشعر بفخر كبير, لكوننا الشركة الرائدة في تركيا في مجال إنتاج الساندوتش بانل, حيث نتنتج سنوياً 13.5 مليون م2 من الساندوتش بانل في 4 خطوط مختلفة في منشأتنا ذات التقنيات العالية بطاقة تشغيلية تقدر ب 460 موظف وعامل.
علاوة على ذلك ، مع المساحة الجديدة البالغة 46.000 م2 في أزمير التي أضفناها إلى هيكلنا في عام 2016 ، نهدف إلى أن نصبح علامة تجارية عالمية من خلال زيادة حجم وحدات إنتاج الساندوتش بانل إلى 115.000 متر مربع.


Sandviç Panel Üretimi


  • 1.فتاحة اللفائف
  • 2.وحدة الكورونا
  • 3.وحدة تشكيل الصاج
  • 4. وحدة تزويد الصوف الصخري
  • 5.وحدة سكب البولي يوريثين (PUR) / البولي إيزوسيانورات (PIR)
  • 6. وحدة القص المزدوج
  • 7. وحدة القص الطولي
  • 8.وحدة التبريد
  • 9.وحدة التخزين
  • 10.وحدة التغليف

طبقات الساندوتش بانل

تساعد ألواح ساندوتش على تحقيق مقاومة عالية للأبنية تجاه الحرارة, والصوت, والماء, والحريق, والأوزان, حيث أنه يتم انتاجها بثلاث طبقات, وهي الطبقة الداخلية, والخارجية, وطبقة العازل

مجالات إستخدام الساندوتش بانل

من المصانع إلى الملاعب ، من مراكز التسوق إلى حمامات السباحة يعد الساندويتش بانل الحل المتين والإقتصادي للعديد من المباني.
بالإضافة إلى المناطق الصناعية و المباني الاجتماعية ، يأتي الساندوتش بانل في المقدمة و صار يفضل في العالم مع التطبيقات الجديدة مثل الهياكل العسكرية والمباني الزراعية والمباني الجاهزة ومواقع البناء وصوامع التخزين والمساكن.




مزايا الساندوتش بانل

تركيب سريع وسهل

يتم انتاج الساندوتش بانل في خط انتاج متواصل على عكس الأنظمة التقليدية، حيث تصنع على هيئة قطع متوائمة مع بعضها البعض، بأنماط عازلة مختلقة، وألوان متعددة، ومقاييس حسب الرغبة, كما يتم فحصها من الناحية الهندسية والجودة, قبل تجهيزها للتركيب في نهاية المرحلة.

علاوة على ذلك، فإن نقاط الدمج الصغيرة المتواجدة على الأسطح الواسعة، تسهل من عملية دمج وتركيب  الساندوتش بانل. كما تتقلص وتيرة النقل والتخزين بفضل إمكانيات النقل المتطورة ومعدات الرفع الميكانيكية. وعلى هذا النحو، يتم تسليم المشروع خلال فترة وجيزة للغاية.

عزل حراري مثالي

الهدف من العزل الحراري، هو اتخاذ التدبيرات التي تمنع انتقال الحرارة، بهدف التبريد صيفا والتدفئة شتاء، وأيضاً تقليص الطاقة، والعيش في بيئة مريحة. والساندوتش بانل هي المادة الأمثل للعزل الحراري في الأبنية.
حيث أنها تقوم بعمل عزل حراري في الأبنية بفضل مواد العزل الحراري PUR, PIR, EPS, والصوف المعدني. كما تعيق الساندوتش بانل من حصول عفن أو رطوبة ناتجة عن التكاثف مع العزل والحركات الحرارية, وتساعد على بقاء الأبنية متينة, وتطيل من عمرها الافتراضي. تحتلف سماكة مواد العزل في الساندوتش بانل وفقا لقدرة حمل الأوزان, والشروط البيئة في المنطقة, والهدف من استخدام المبنى, وقيمة العزل الحراري.

إستثمار اقتصادي

يمكنكم تقليص وتيرة الإنشاءات والتركيب, بإختيارالساندوتش بانل الانسب وفقاً لأنواع الأبنية. كما يمكنكم توسعة وتجديد الأبنية بدون أي تأثير على الأنشطة الداخلية فيها, بفضل خصائص التركيب السهل. علاوة على ذلك, فإنه من السهل فك وتركيب الألواح بسهولة بفضل اقتصاديتها وعمليتها.

كما الوزن الخفيف التي تتمتع به الألواح, يحقق لكم مزايا كبيرة من ناحية تكاليف النقل والإنشاءات الأساسية. بالإضافة إلى ذلك, فإن تكاليف صيانتها منخفضة للغاية بفضل بنيتها المقاومة والقوية .وبشكل مختصر, فإن الساندوتش بانل تقدم لكم حلول عملية, وسريعة, وجمالية, واقتصادية, ومتينة.

أبنيتكم بمظهر جمالي رائع

مظهر أبنيتكم هو مرآة لأحلامكم. ولهذا السبب, فنحن نضفي أفكار جديدة على انتاج الساندوتش بانل بشكل مستمر. فيمكنكم إكساب الجبهات الخارجية لأبنيتكم حركة ومظهر جمالي بفضل هذه الألواح المصممة بشكل أفقي, ورأسي, وبزوايا, وألوان مختلفة. كما يمكنكم تكوين تصاميم مختلفة باستخدام الساندوتش بانل , بفضل خاصية الاستخدام في الأجزاء الداخلية

مقاومة عالية ضد الحرائق

يجب عليكم اختيار ساندوتش بانل مناسب للعزل ضد الحرائق في أبنيتكم, حيث تساعد تلك الألواح على حماية المبنى محيطية وما يحتوي عليه من أرواح وبضائع, في حالة حدوث أي حريق.

وأثناء اختيارالساندوتش بانل ضد الحرائق, يجب عليكم اختيار ألواح الصوف المعدني, أو ألواح البولي إيزوسيانورات الحاصلة على شهادة FM, واضعين في الاعتبار عوامل مثل, مدة ومدى المقاومة تجاه الحريق, حجم المبنى وارتفاعه.
خاصية عدم تسريب الهواء والماء

تحتوي الساندوتش بانل تكنوبانل على خاصية عدم تسرب الماء والهواء, بفضل تفاصيلها المتعلقة بالدمج والتركيب. وإضافة لذلك, فإن الأبنية لن تفقد درجة حرارتها في نقطة فيها, بفضل خاصية الساندوتش بانل التي تحافظ على استمرارية العزل الحراري. وعلى هذا النحو, يمكنكم التحكم في درجة حرارة المبنى, وتحسين كفاءة استخدام الطاقة.

وبفضل خاصية عدم تسريب الماء, تقوم الساندوتش بانل بعمل عزل فعال ضد الشروط الطبيعية كالثلوج والأمطار, كما تمنع تشكل الرطوبة أو العفن. وبذلك فإن الساندوتش بانل  تساعد على توفير بيئة مريحة وصحية, علاوة على منعها لتشكل تآكل في الأنظمة الحاملة. كما تزيد من مقاومة المبنى, وتضيف إليه قوة تحمل أكبر.

أبنية بلا ضوضاء

يعد العزل الصوتي هو الحل الأمثل لتقليص التأثير السلبي النابع من الضوضاء على الإنسان, وإعاقة دخول الأصوات الغير مرغوب فيها, وتقليل الأصوات الصادرة من أماكن الضوضاء إلى الأبنية.

بفضل خاصية العزل الصوتي المستخدمة في الساندوتش بانل في الأسقف والجبهات, فإن هذه الألواح تساعد على خلق بيئة صحية ومريحة بعيداً عن الضوضاء, كما تزيد من إنتاجية العمل, وتعيق تشكل حوادث العمل, حيث تحتوي على بطانة عازلة من الصوف المعدني وسطح صاج مثقوب

دليل اختيار المواد العازلة للساندوتش بانل

تختلف كافة الأبنية من ناحية وظيفتها والغرض منها. ولذلك تختلف الساندوتش بانل وفقاً لأغراض استخدامها, ومنها العزل الحراري, والعزل المائي, والعزل الصوتي, ومقاومة الحرائق. حيث أن اختياركم لنمط العزل المطلوب بشكل مناسب لإحتياج المبنى, يؤثر إيجابياً على أداء الألواح وعمليتها

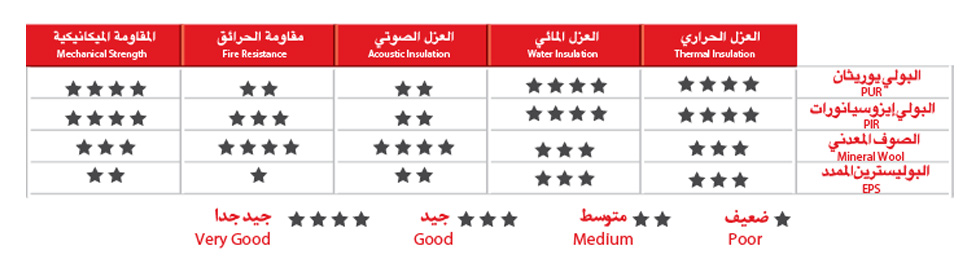

ويمكنكم اختيار مواد العزل المناسبة لأغراض واحتياجاتك أبنيتكم من جدول اختيار الساندوتش بانل الوراد أناده.

Sandviç Panel Yalıtım Seçim Rehberi


البولي يوريثان (PUR)

البولي يوريثان عبارة عن رغاوي صلبة تتشكل من خلال دمج المكونات الرئيسة للبوليول والإيزوسيانات مع مواد محفزة تحت ضغط عالي.
وتساعد مادة البولي يوريثان على إجراء عزل صوتي مثالي بفضل بنية خلاياها المغلفة, كما تحتوي هذه المادة على استقراري بعدي, ولا تشمل على خاصية امتصاص الماء. ولا تنمو البكتريا بداخلها. كما أنها تمتلك لأداء ميكانيكي عالي بفضل خاصية مقاومة الضغط المرتفع.

البولي إيزوسيانورات (PIR)

تتشكل مادة البولي إيزوسيانورات على شكل تركيب جزيئي جديد, بواسطة البولي يوريثان الذي يساعد على دخول مركبات الرغاوي في تفاعل كميائي بمقدار خليط مختلف. ويعد البولي إيزوسيانورات النسخة المطورة من البولي يوريثان بعد رفع كفاءته تجاه مقاومة الحرائق, وذلك بسبب رغاوية الصلبة واختلاف بنيته. وبالمقارنة مع البولي يوريثان, فإنه يعيق إلى حد كبير, تشكل الدخان في حالة حدوث حريق

الصوف المعدني

الصوف المعدني, هو الاسم الذي يطلق على الألياف التي يتم الحصول عليها بإذابة الصخور والأكاسيد الغير عضوية في درجة حرارة مرتفعة. ويعد الصوف المعدني هو الخيار الأمثل للأبنية من ناحية العزل الصوتي ومقاومة الحرائق, حيق يمتلك لبنية خلايا ليفية ومفتوحة. أما فيما يتعلق بالعزل الحراري, فإنه يمتلك لقيمة عزل منخفضة مقارنة بالبولي يوريثان أو البولي إيزوسيانورات.

يتم تقطيع الصوف المعدني المستخدم في الساندوتش بانل إلى شرائح في منشأتنا الانتاجية، ومن ثم يستخدم بعد وضع أليافه بشكل رأسي على سطح الألواح. وعلى هذا النحو، تزداد قوة مقاومة الألواح تجاه الضغط، وتتحسن قيمتها الميكانيكية.
يمكنكم اختيار مواد الصوف المعدني للعزل، وخاصة للأبنية التي تتطلب عزل صوتي كبير، أو التي تحتوي على مواد قابلة للإنفجار أو الاحتراق.

 البوليسترين الممدد (EPS)

البوليسترين الممدد عبارة عن مادة بلاستيكية حرارية من مشتقات البترول. يمتلك البوليسترين لبنية من الحبيبات الصغيرة للغاية, ويتم تمديد مادته الخام بتسخينها بواسطة بخار الماء. كما يتم استخدام مركب عضوي, وهو عاز البترول لتضخيم الحبيبات. بعد تضحم حبيبات البوليسترين, تلتصق في بعضها البعض بشكل محكم, وتتشكل بشكل القالب المتواجدة بداخله. يتشكل البوليسترين الممدد في القالب على هيئة كتلة, وبعد ذلك يستخدم بعد تقطيعية على شكل ألواح.
في نهاية هذه الوتيرة, يبدل عاز البنتان موضعه مع الهواء. وبفضل هذا الهواء الجاف الغير متحرك المحبوس داخل الحبيبات الصغيرة المغلقة ذو المسام, تساعد ألواح البوليسترين الممدد على عمل عزل حراري مثالي في الأبنية.
يعد البوليسترين الممدد المنتج الأخف وزنا والأكثر اقتصادية بين أنماط مواد العزل الحراري.

دليل اختيار الطلاء و الألوان للساندوتش بانل

تتطابق خصائص الأسطح الداخلية والخارجية للساندوتش بانل وفقاً للشروط البيئة التي قد تتعرض لها الأبنية.

يجب أن يكون السطح الخارجي للساندوتش بانل مقاوم للتأثيرات الكميائية والفيزيائية المتعلقة بتغييرات درجة الحرارة نتيجة لتلوث الغلاف الجوي، والرياح وأشعة الشمس الفوق بنفسيجية.

أما
السطح الداخليفيمتلك لدرجة حرارة منخفضة مقارنة بالسطح الخارجي بفضل طبقة العازل الحراري. وعلى هذا النحولا يتأثر السطح الداخلي بالشروط الجوية و الأشعة الفوق بنفسجيةوبالرغم من ذلكفقد تتعرض الأسطح الداخلية للتأثيرات الكميائية والفيزيائية المختلفة والناتجة عن شروط البئية الداخلية في المبني كالتكاثف والغازات الكميائية


يتم إنتاج الركائز المعدنية التي تستخدم في أسطح الساندوتش بانل، وفقا لإختيارات الطول واللون، ووظيفة المبنى، والشروط البيئة المعرض لها، والاحتياجات الجمالية والاقتصادية.

خيارات الأسطح المعدنية للساندوتش بانل:

صاج طبيعي مطلي يتم الحصول عليه بطلاء الصاج بالغلفنيز أو الغالفالوم المعمول بنظام الغمس الساخن، أو ألومنيوم مطلي وصاج غير قابل للصدأ
ويعد الصاج المجلفن الأكثر تفضيلاً، حيث يعزز من المقاومة الهيكلية للساندوتش بانل، كما يحمي الطبقة العازلة، ويساعد على إطالة العمر الإفتراضي للساندوتش بانل.

مجال إنتاج الصاج المجلفن المطلي

يتم إنتاج الصاج في خطوط تشغيل تلقائية متواصلة تسمى بطلاء اللفائف، وفي خلال هذه الوتيرة، يتم جلفنة الصاج بتغطيته بطبقة من الزنك تترواح بين 100غرام/م2 إلى 275 جرام/م2 بنظام الغمس الساخن.

بعد فتح اللفائف، يتم تنظيف أسطحها العلوية والسفلية بمواد كميائية خاصة، ومن ثم يتم خطلها بالكروميت لرفع مقاومتها تجاه التآكل وتعزيز تماسك الطلاء. وتوضع تبطين كلا السطحين. والهدف من بطانة السطح الخلفي، زيادة إلتصاق طبقة العازل في الساندوتش بانل. وبعد تسخين الأسطح المبطنة في الفرن، يتم وضع الطبقة الأخيرة على السطح الأمامي. بعد ذلك تسخن في الفرن مرة أخرى، ثم تبرد، ومن ثم تغلف على هيئة لفائف مطلية جاهزة للاستخدام في إنتاج الساندوتش بانل.



  • 1. الطبقة العازلة
  • 2. البطانة الخلفية
  • 3. إضافة الكروميت
  • 4. الجلفنة
  • 5. الصاج
  • 6. الجلفنة
  • 7. إضافة الكروميت
  • 8. البطانة الأولية
  • 9. طلاء الطبقة الأخيرة


الطلاء والألوان

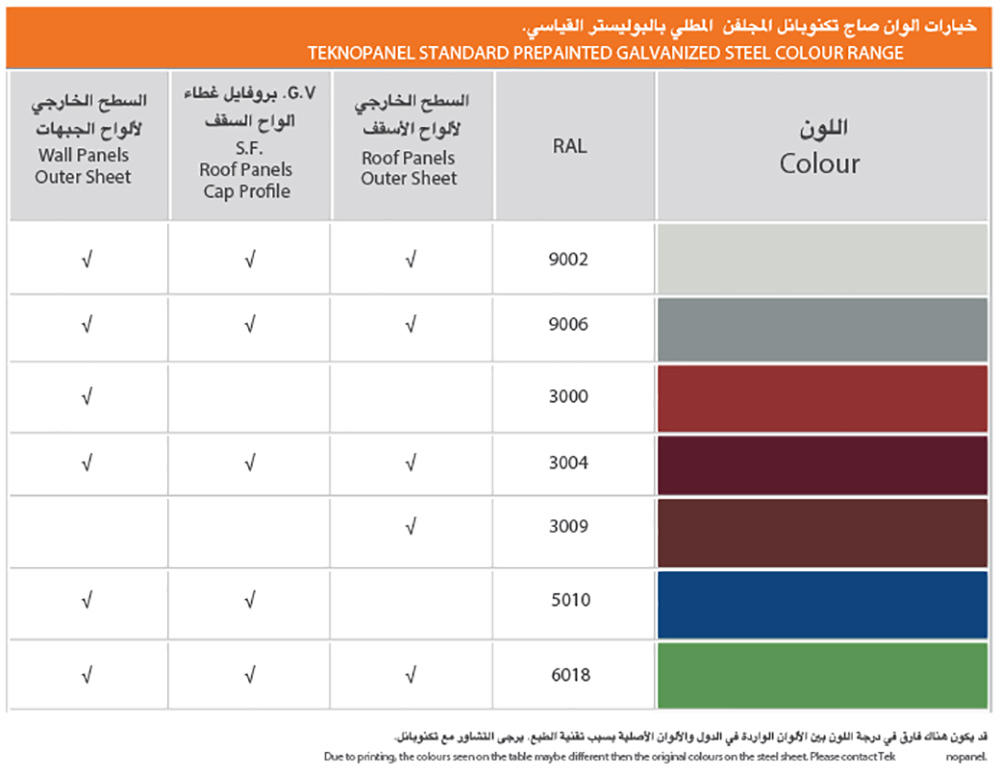

يتم استخدام جدول RAL للألوان كمرجع أثناء توضيح الألوان المستخدمة في إنتاج صاج الجلفنيز المطلي. يمكنكم رؤية ألوان الصاج المطلي بالبوليستر القياسي المستخدم في الساندوتش بانل تكنوبانل في الجدول الوراد أدناه.



أنماط وخصائص الطلاء

يوجد خيارات طلاء متنوعة يمكن استخدامها لساندوتش بانل تكنوبانل، وفقاً لمكان المبنى واحتياجاته.

طلاء البوليستر

تعد مجالات استخدام طلاء البوليستر متعددة وواسعة بسبب تنوع خيارته للألوان ودرجة اللمعان, علاوة على اقتصاديته المادية. إضافة إلى ذلك, فإن مرونة ومقاومة طلاء البوليستر ضد التآكل, والتعرية, والرطوبة, والضربات عالية للغاية. يتراوح سمك التطبيق بين 20-25 ميكرون إلى 60 ميكرون, وفقا لمكان الاستخدام والأداء المنتظر.

طلاء PvDF

يتميز طلاء PvDF بقدرة كبيرة للإحتفاظ بالألوان ودرجة اللمعان, ومقاومة عالية تجاه التبيض والعديد من المواد الكميائية. وذلك علاوة على مرونته, ومقاومته ضد الضربات والتآكل والتعرية. وبالرغم من ذلك, فإن مقاومة طلاء PvDF ضد الخدش ضعيفة للغاية, كما أن خيارات الألوان ودرجة اللمعان محدودة مقارنة بطلاء البوليستر. ويتراوح سمك التطبيق بين 25 ميكرون إلى 28 ميكرون.

طلاء البولي يوريثان

يمتلك طلاء البولي يوريثان لدرجة مقاومة عالية للغاية تجاه الخدش والتآكل, بفضل تقوية البولي آميد, كما يمكن استخدامه في الأشكال المستقيمة أو المنقوشة. علاوة على ذلك, لديه قدرة عالية تجاه التآكل, والاحتفاز بدرجة اللون واللمعان, والتشكل. يتراوح السمك الشائع بين 20-25 ميكرون, ولكنه مناسب أيضاً للاستخدام الأكثر سماكة

طلاء البلاستيزول

يمتلك طلاء البلاستيزول لسمك تطبيق أكبر مقارنة بأنواع الطلاء الأخرى. ويستخدم بشكل شائع في سمك يترواح بين 100 - 120 مكيرون. وأهم ما يميزه, مقاومته العالية تجاه التآكل والرطوبة. علاوة على ذلك, فهو مناسب للغاية للتجيسم. بالرغم من ذلك, إلا أن طلاء البلاستيزول لديه قدرة أقل للاحتفاظ بدرجة اللون واللمعان مقارنة بأنواع الطلاء الأخرى. ولهذا السبب, يفضل استخدام في المخازن الباردة أو الشروط المناخية الباردة والرطبة التي لا تقع فيها تأثيرات أشعة الشمس الفوق بنفسجية.


جلدية PVC


تستخدم جلدية PVC في البيئات الداخلية والخارجية بعد تصفيحها على أسطح صاج مجلفن أو ألومنيوم. يفضل استخدامها في المخازن الباردة على وجه الخصوص, بفضل قدرتها على مقاومة التآكل والرطوبة العالية. يتراوح سمك التطبيق بين 120 ميكرو متر إلى 800 ميكرون, وفقا لمكان الاستخدام والأداء المنتظر. كما يحقق مظهر جمالي بخياراته الناعمة, والمنسوجة, والمنسوجة, والمطبوعة.

يمكنكم اختيار نمط الطلاء المناسب للساندوتش بانل المراد استخدامها بشكل مرتبط بالشروط البيئة من الجدول التالي.
