Что Такое Сэндвич-Панель

Сэндвич-панель - это система, которая защищает здания от внешних факторов и предлагает наиболее практичное и экономичное решение для прочной установки. Сэндвич-панели используются в качестве современных, легких и прочных строительных элементов для покрытия крыш и фасадов зданий, получения изолированных внутренних перегородок или холодильных установок.

Сэндвич-панели, которые производятся путем заполнения изоляционного материала с низкой плотностью между двумя тонкими металлическими поверхностями высокой плотности, защищают вас от внешних воздействий посредством размещения по всему зданию и на кровле. Эти строительные элементы, обладающие высокой несущей способностью, несмотря на свой небольшой вес, производятся на бесшовных линиях в готовом к сборке виде.

Необходимо выбирать разные изоляционные материалы в соответствии с потребностями зданий. Сэндвич-панели производятся со всеми типами изоляции, такими как PUR, PIR, минеральная вата и EPS. Вы можете сделать выбор какая сэндвич-панель подходит для вашего дома, учитывая потребности вашего здания в тепле, влажности, звукоизоляции и огнестойкости.

Сэндвич-панели обычно используются в промышленных объектах, коммерческих зданиях, холодильных камерах, социальных зданиях, электростанциях, сельскохозяйственных и животноводческих зданиях.

Срок Службы Сэндвич-Панели

Сэндвич-панель представляет собой композитный продукт, состоящий из комбинации двух металлических поверхностей и изоляционного материала. Долговечная структура сэндвич-панелей зависит от конструкции компонентов продукта путем выбора правильных технических характеристик в соответствии с потребностями здания и экологическими и климатическими условиями.

Наружная поверхность сэндвич-панелей должна быть устойчивой к перепадам температур, УФ-лучам и внешним условиям окружающей среды. Внутренняя поверхность должна быть устойчивой к химическим и физическим воздействиям и конденсату, который может возникнуть из внутренней среды здания.

Кроме того, несущая способность сэндвич-панелей, изготовленных из изоляционного материала, используемого в соответствии с потребностями здания, должна быть правильно рассчитана в соответствии с подвергающимися нагрузками.

После сборки, выполненной в соответствии со стандартами, сэндвич-панели и аксессуары следует проверять не реже одного раза в год, а также выполнять очистку и техническое обслуживание. Повреждения, вызванные условиями окружающей среды, следует устранять без промедления.

Размеры Сэндвич-Панелей

Сэндвич-панели, которые могут применяться в таких областях, как военные, сельскохозяйственные, сборные здания, строения на стройплощадках, силосные башни, а также промышленные здания и социальные зоны, могут изготавливаться с полезной шириной 1000 мм и длиной в соответствии с потребности вашего проекта.

При расчете размеров сэндвич-панелей следует также учитывать толщину изоляции. Типы и толщину изоляционного наполнителя следует выбирать в соответствии с характеристиками вашего здания.

Толщина многослойных кровельных и фасадных панелей, которые будут использоваться на крыше и фасаде вашего здания в соответствии с типами изоляции, варьируется от 40 до 200 мм для изоляции типа PUR / PIR, от 50 до 150 мм для изоляции из минеральной ваты и от 40 до 150 мм для изоляции EPS.

Толщина PUR / PIR в панелях для холодильных камер от 80 мм до 200 мм,
а изоляция из минеральной ваты в акустических панелях составляет от 50 мм до 150 мм.
Пожалуйста, обратитесь в Teknopanel для получения информации о размерах сэндвич-панелей и другой технической информации.

Сэндвич-Панели Производство

Благодаря производству, осуществляемому на территории 40.000 м2 закрытых помещений заводов компании в Мерсине и Сакарье, являющихся одними из самых современных производств сэндвич-панелей в Европе, компания по праву гордится своими лидирующими позициями в Турции. Вся продукция бренда Teknopanel производится на линиях непрерывного цикла по.

Cамым новейшим технологиям с обеспечением высокого качества, с каждым днем создавая все новые и более прочные конструкции. На 4-х производственных линиях заводов, оснащенных высокотехнологичным оборудованием, осуществляется производство 13.5 миллионов м2 сэндвич-панелей в год и компания, в которой сегодня трудится 460 работников, с гордостью.

Поддерживает свои лидирующие позиции в секторе производства сэндвич-панелей в Турции. Кроме того, благодаря введению в эксплуатацию нового завода в Измире площадью 46.000м2, начало строительства которого было начато в 2016 году, производственные площади компании увеличатся до 115.000 м2 и компания начнет свой путь к становлению компании в качестве лидера сектора мирового масштаба.

Sandviç Panel Üretimi
  • 1. Разматыватель рулонного материала
  • 2. Коронатор
  • 3. Вальцовочный станок
  • 4. Подающее устройство для минеральной ваты
  • 5. Устройство для производства PUR / PIR методом заливки
  • 6. Двухсторонний режущий станок
  • 7. Продольный режущий станок
  • 8. Упаковочный цех
  • 9. Цех штабелирования продукции
  • 10. Упаковочный цех

Слои Сэндвич-Панелей

Сэндвич-панели, наряду с тепло, звуко и гидроизоляцией сооружений, обеспечивающие противопожарную устойчивость и увеличение несущей способности конструкции, производятся в виде панелей из 3 слоев: внутренней поверхности, наружной поверхности и слоя наполнителя из изоляционного материала.

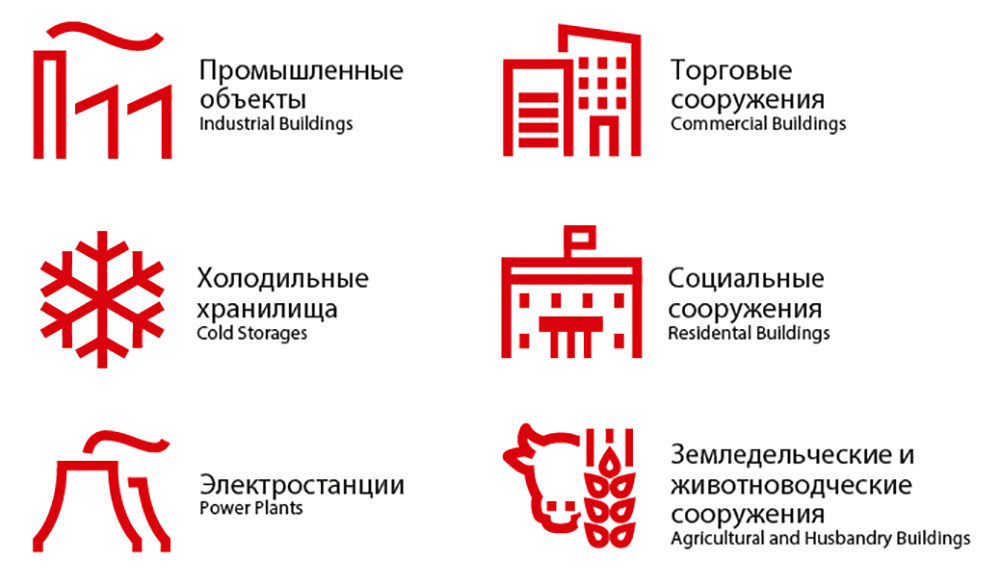

Места Применения Сэндвич-Панелей

Сэндвич-панель - это надежное и экономичное решение для многочисленных сооружений, от заводов до стадионов, от торговых центров до плавательных бассейнов. Возможность использования не только для промышленных сооружений и зданий социального назначения, но и для изоляции военных, сельскохозяйственных сооружений, сборных конструкций, зданий стройплощадок, силосных башен и жилых зданий, с каждым днем делает сэндвич-панели все более предпочитаемым строительным материалом.



Преимущества Сэндвич-Панелей

Быстрый и легкий монтаж

Сэндвич-панели, производимые на непрерывных линиях производства, в отличие от традиционных систем, могут быть изготовлены по размеру, цвету и с наполнителем из изоляционного материала, в зависимости от потребностей вашего сооружения. После прохождения инженерных испытаний и контроля качества на заводе, сэндвич-панели поставляются в готовом к монтажу виде, включая поставку полностью совместимых друг с другом элементов для монтажа.

Монтаж сэндвич-панелей отличается предельной легкостью благодаря малому количеству точек соединения на широких поверхностях. Благодаря хорошо налаженной процедуре поставок и механическим подъемным механизмам, значительно сокращаются время на транспортировку и установку панелей. Таким образом обеспечивается гарантия быстрой сдачи проекта и экономия времени.

Превосходная теплоизоляция

Теплоизоляция - это предупреждение потери тепла и создание комфортных условий для жизни, предупреждение расходов энергии на отопление зимой и охлаждение воздуха летом. Сэндвич-панели являются достаточно эффективным теплоизоляционным материалом.

Благодаря изоляционному материалу наполнителя из полиуретана (PUR), полиизоцианурата (PIR), пенополистирола (EPS) и минеральной ваты, сэндвич-панели обеспечивают высокие показатели теплоизоляции зданий. Теплоизоляция, выполненная с использованием сэндвич-панелей, предупредит такие проблемы, как плесень, влажность, возникающие в результате конденсации воздуха под воздействием перепадов температур, обеспечит надежность и долговечность ваших зданий. Толщина изоляционного материала, используемого в сэндвич-панелях, изменяется в зависимости от несущей способности конструкции, региональных условий, целей использования здания и необходимого уровня теплоизоляции.

Экономически выгодное капиталовложение

Правильный выбор сэндвич-панелей, подходящих для типа вашего здания, обеспечивается экономия времени как строительства, так и монтажа. Благодаря легкому монтажу обеспечивается возможность расширения и обновления фасадов без нарушения порядка внутри зданий. Кроме того, сэндвич-панели, благодаря возможности демонтажа и повторного использования, являются и экономичным, и практичным решением.

Благодаря легкому весу сэндвич-панелей, обеспечивается экономия средств на транспортировку и расходов на создание фундамента сооружения. Кроме того, благодаря высокой прочности обеспечивается предельно низкий уровень расходов на техобслуживание.

Если выразиться кратко, сэндвич-панели являются не только практичным решением по эстетичности и быстроте монтажа, но и выгодным экономичным решением с точки зрения долговечности.

Эстетичность внешнего вида ваших зданий

Внешний вид вашего здания - это отражение вашей мечты. По этой причине компания каждый день стремится предложить новые решения для придания эстетичности внешнего вида зданий. Благодаря сэндвич-панелям горизонтальной, вертикальной или диагональной установки, а также различному цветовому исполнению, внешний фасад зданий приобретает динамичность и новый эстетичный облик. Благодаря возможности использования сэндвич-панелей на внутренних фасадах здания обеспечивается возможность создания помещений различного дизайна.

Высокая огнестойкость

При выборе сэндвич-панелей с наполнителем из огнестойкого изоляционного материала, препятствующего распространению огня во время пожара внутри здания и за его пределами, обеспечивается противопожарная безопасность людей и имущества внутри здания .

При выборе сэндвич-панелей с огнестойким наполнителем следует отдать предпочтение наполнителю из минеральной ваты или полиизоцианурата (PIR), имеющего сертификат
соответствия FM, кроме того следует учесть такие факторы, как время обеспечения огнеустойчивости, сопротивление распространению огня, величину и высоту вашего сооружения.

Воздухонепроницаемость и гидроизоляция

Сэндвич-панели Teknopanel, благодаря превосходной конструкции соединительных элементов, обеспечивают воздухонепроницаемость и гидроизоляцию конструкции. Благодаря монтажу сэндвич-панелей с обеспечением непрерывности теплоизоляции, предупреждается потеря тепла в любой точки конструкции. Таким образом обеспечивается эффективность использования энергетических ресурсов путем контроля отопления и охлаждения воздуха внутри здания.

Сэндвич-панели, обладающие гидроизоляционными свойствами, предупреждают образование плесени и влаги, а также обеспечивают эффективную гидроизоляцию от таких факторов внешней среды, как снег и дождь. Таким образом, наряду с обеспечением здоровой и комфортной среды внутри зданий, предупреждается возникновение коррозии несущих систем сооружений. Другими словами, повышая надежность здания, сэндвич-панели делают сооружение более прочным и долговечным.

Бесшумные сооружения

Звукоизоляция является особенно насущным вариантом изоляции зданий в случаях необходимости снижения до минимального уровня негативного воздействия на человека шума, в случаях необходимости изоляции внутренних помещений от шума снаружи зданий либо в случаях, когда требуется снизить распространение шума, создаваемого внутри зданий.

Сэндвич-панели со звукоизоляционными свойствами, используемые для облицовки кровли
и фасадов зданий, благодаря звукоизоляционным свойствам наполнителя из минеральной ваты и профилированной поверхности листового материала наружных слоев панели, обеспечивают здоровую и комфортную среду, изолированную от посторонних звуков, тем самым предупреждая возникновение производственных несчастных случаев и повышая производительность работников.

Руководство По Выбору Сэндвич-Панелей

Сооружения отличаются друг от друга по целям назначения и функциональности, а значит имеют и различные потребности в изоляции. В связи с этим при выборе сэндвич-панелей для вашего здания следует учитывать потребности сооружения в тепло-, гидро- и звукоизоляции, а
также необходимый уровень противопожарной защиты. Правильный выбор изоляционного
материала наполнителя окажет положительное воздействие на эффективность результатов,
ожидаемых от монтажа сэндвич-панелей.

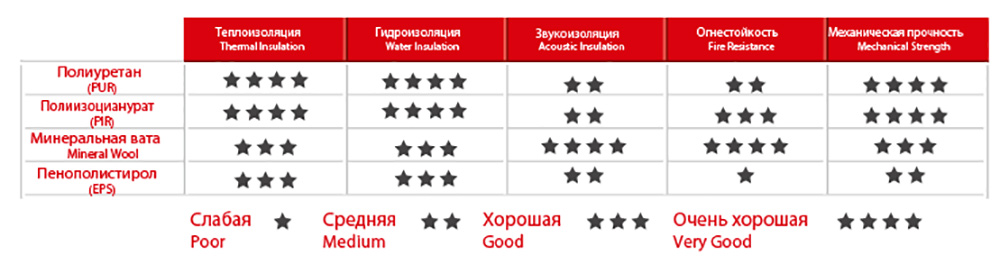

По подготовленной нами Таблице выбора сэндвич-панелей вы сможете сделать правильный выбор изоляционного материала в зависимости от свойств и потребностей вашего сооружения.


Sandviç Panel Yalıtım Seçim Rehberi



Полиуретан (PUR)

Полиуретан представляет собой жесткую пену, полученную путем смешивания основных компонентов, полиола и изоцианата, с катализатором под высоким давлением в особых производственных условиях.

Благодаря структуре с закрытыми ячейками, которая обеспечивают превосходную
теплоизоляцию, полиуретан имеет высокую стабильность размеров и отсутствие водопоглощающих свойств. Внутри полиуретана отсутствует среда для размножения бактерий. Благодаря высокой прочности на сжатие обладает очень хорошими механическими характеристиками.

Полиизоцианурат (PIR)

Если обеспечить химическую реакцию основных компонентов полиуретана, используемых в различных количествах, получается новая макромолекулярная структура под названием полиизоцианурат. Полиизоцианурат, так же как и полиуретан, представляет собой жесткую пену, но благодаря различиям в структуре, обладает более высокой огнестойкостью и является усовершенствованной формой полиуретана. Кроме того, по сравнению с полиуретаном,
обладает и более низкой дымообразующей способностью в условиях пожара.

Минеральная вата

Минеральная вата является общим названием волокон, полученных путем плавления неорганических горных пород и других неорганических оксидов при высоких температурах. Благодаря волокнистой структуре с открытыми ячейками, минеральная вата является идеальным выбором для звукоизоляции и обеспечения огнестойкости сооружений. По сравнению с полиуретаном (PUR) и полиизоциануратом (PIR), обладает более низкими показателями теплоизоляции.

Минеральная вата для сэндвич-панелей нарезается на полностью автоматизированной линии таким образом, чтобы волокна материала располагались перпендикулярно поверхности сэндвич-панели. Таким образом увеличивается прочность на сжатие и улучшаются механические характеристики панелей.

Минеральная вата в качестве изоляционного материала является превосходным решением для изоляции сооружений, требующих высокого уровня звукоизоляции, имеющих высокий риск пожарной опасности, а также для изоляции помещений, предназначенных для хранения воспламеняющихся и взрывоопасных веществ.

Экспандированный пенополистирол (EPS)

Экспандированный пенополистирол представляет собой термопластичный полимер. Сырьевой материал полистирола в виде очень мелких грану вначале подвергают нагреву с использованием водяного пара, вызывая расширение гранул. Для дальнейшего расширения гранул используется органическое вещество - легколетучий пентан. Гранулы полистирола после расширения плотно склеиваются между собой и принимают форму
шаблона, в которую были предварительно заполнены. После формирования блоков из экспандированного полистирола, блоки разрезаются на панели.


В заключение процесса вспенивания гранул пенополистирола происходит диффузия воздуха внутрь ячеек, вытесняющая газообразный пентан. Сухой и неподвижный воздух, заключенный внутри мелких закрытых ячеек, обеспечивает превосходные теплоизоляционные свойства панелей из пенополистирола (EPS).

Экспандированный пенополистирол (EPS) является наиболее экономичным и наиболее легким среди других типов теплоизоляционных материалов.

Сэндвич Панель Покрытие И Выбор Цвета

Характеристики внутренней и наружной поверхностей сэндвич-панелей должны обладать устойчивостью к условиям внешней среды, воздействиям которой подвергаются панели.

Наружная поверхность сэндвич-панелей, наряду с устойчивостью к химическим и физическим воздействиям, атмосферному загрязнению, ветровой нагрузке, обладают устойчивостью к перепадам температур, возникающим под непосредственным воздействием на поверхность панели прямых и ультрафиолетовых солнечных лучей.

Внутренняя поверхность панели, благодаря слою изоляционного материала сэндвич-панели, подвергается меньшим температурным воздействиям, по сравнению с наружной поверхностью. Внутренняя поверхность панели не подвергается воздействию атмосферных факторов и ультрафиолетовых лучей. Вместе с этим, внутренняя поверхность подвергается другим химическим и физическим воздействиям, таким как конденсат и
химические газы, возникающие в связи с условиями внутренней среды здания.



Вид металла, тип окрашивания и цвет для поверхностей сэндвич-панелей должен выбираться в соответствии с функциональным назначением сооружения, с учетом негативных факторов окружающей среды, а также в соответствии с требованиями к эстетичности и экономичности.

В качестве металлического слоя сэндвич-панелей могут использоваться:
• Окрашенная листовая сталь, предварительно оцинкованная методом горячего погружения или полученная путем окраски листовой стали с алюмино-цинковым покрытием.
• Натуральная или окрашенная листовая сталь и алюминий

В качестве нижнего слоя наиболее предпочитается использование оцинкованной листовой стали, которая позволяет увеличить прочность конструкции и защитить изоляционный слой, обеспечивая более продолжительный срок службы сэндвич-панели.

СЛОИ ИЗ ОКРАШЕННОГО ОЦИНКОВАННОГО ЛИСТОВОГО МЕТАЛЛА



Этапы производства окрашенного оцинкованного листового металла

Процесс оцинкования листовой стали производится методом горячего погружения на высокоавтоматизированных линиях производства непрерывного цикла, в результате которого рулонный материал покрывается слоем цинка толщиной 100 г/м2 - 275 г/м2.
После размотки листового металла в рулонах верхняя и нижняя поверхности подвергаются очистке при помощи особых химикатов, затем, с целью повышения устойчивости к коррозии и улучшения схватывания краски с поверхностью, выполняется хроматирование. На обе поверхности наносится грунтовка. Целью нанесения грунтовки на нижнюю поверхность является повышение сцепления поверхности со слоем изоляционного материала сэндвич-панели. После обжига поверхностей с нанесенной грунтовкой, на лицевую поверхность наносится краска последнего слоя. После этого листовой материал снова подвергается обжигу, затем охлаждается и снова скручивается в рулоны окрашенного листового металла для последующего использования в производстве сэндвич-панелей.



  • 1. Изоляционный слой
  • 2. Грунтовка тыльной стороны
  • 3. Хроматирование
  • 4. Оцинкование
  • 5. стальной лист
  • 6. Оцинкование
  • 7. Хроматирование
  • 8. Грунтовкa
  • 9. Краска последнего слоя


КРАСКИ И ЦВЕТА

При производстве окрашенного оцинкованного листового металла для определения цвета используется цветовая шкала RAL. В таблице ниже приводятся стандартные цвета полиэфирной порошковой краски для окрашивания листового металла, используемого в производстве сэндвич-панелей Teknopanel.



ВИДИ И ХАРАКТЕРИСТИКИ КРАСОК

В зависимости от места и потребностей вашего сооружения, компания Teknopanel предлагает различные альтернативы красок для окрашивания поверхностных слоев сэндвич-панелей.


Полиэфирная краска

Ввиду широкой гаммы цветов и различных степеней гланца, а также экономичности процесса окраски, полиэфирные краски имеют широкую область применения. Кроме того, полиэфирные краски обладают упругостью окрашенного слоя, высокой
устойчивостью к износу, коррозии, воздействию влаги и ударопрочностью. Толщина окрашенного слоя изменяется в зависимости от места применения и ожидаемых эксплуатационных свойств в диапазоне от 20-25 μm до 60 μm.


ПВДФ (поливинилиденфторид) краски

Наиболее сильными характеристиками красок ПВДФ является высокая устойчивость к выцветанию и потери глянца, устойчивость к мелению и воздействию различных химических веществ. Кроме того, обладают хорошей ударопрочностью и устойчивостью к истиранию. С другой стороны краски ПВДФ обладают более низкой устойчивостью к царапинам и имеют более ограниченный выбор гаммы цветов и глянца. Толщина окрашенного слоя изменяется в диапазоне 25 μm - 28 μm.


Полиуретановая краска

Благодаря полиамидной добавке, полиуретановые краски обладают очень высокой устойчивостью к царапинам и истиранию в результате трения, кроме того, могут наноситься в виде гладкого окрашенного слоя или в виде орнамента. Отличаются высокой коррозионной стойкостью, стойкостью цвета и блеска и сохранением заданной формы орнамента. Наиболее часто применяется толщина окрашенного слоя 20-25 μm, вместе с этим данный вид краски может наноситься и более толстым слоем.


Пластизольные краски

Пластизольные краски, по сравнению с другими видами красок, имеют более толстый слой нанесения. Широкое применение получило использование данного вида краски с толщиной сухого слоя окрашенного слоя в диапазоне 100-120 μm. Наиболее сильными характеристиками являются высокая устойчивость к коррозии и воздействию влаги. Кроме того, пригодны для окрашивания рельефных поверхностей. Вместе с этим, пластизольные краски, по сравнению с другими видами красок, имеют более низкие показатели по устойчивости цвета и глянца. По этой причине предпочитается применение данного вида краски в местах, не подверженных сильному воздействию солнечных лучей, где не требуется высокая устойчивость к УФ-лучам, в условиях холодного и влажного климата или для окрашивания холодных складских помещений.


ПВХ-пленка
ПВХ-пленка применяется для ламинирования поверхностей оцинкованной листовой стали или алюминиевых листов, предназначенных для использования внутри и снаружи зданий. Благодаря высокой коррозионной стойкости и устойчивости к воздействию влаги, в особенности, является предпочтительным для использования в холодильных камерах. В зависимости от места применения и назначения толщина пленки изменяется в диапазоне 120 μm - 800 μm. Возможность применения ПВХ-пленок с гладкой, с текстурированной поверхностью или с печатным рисунком обеспечивает эстетичность внешнего вида.

Ниже приводится таблица рекомендуемых типов краски для сэндвич-панелей в зависимости от условий окружающей среды.
